Jedna se o zcela novou konstrukci piratskeho radia. Svymi parametry se priblizuje profesionalnim radium a provedeni je velmi mobilni a precizni. Ctyrvrstve PCB je osazeno dvema zakladnimy procesory pro ovladani uziv. rozhrani s modulatorem a procesor pro RDS. Dale obsahuje chipset pro USB 1.1 signalovy procesor a jednocipak na dobijeni akumulatoru. Napajeni je ze ctyrech vnitrnich zdroju, dva linearni a dva pulsni, ktere vyrabeji napeti 3.3V, 4.5V, 5V a 9V. Vse je velmi precizne optimalizovano na spotrebu, velikost a jednoduchost konstrukce. Napriklad cely odber s vypnutym vysilanim a DSP odebira pouhe 2mA v prepoctu na 5V! Se zapnutym modulatorem se odber z akumulatoru (2.8V) zvysi na 90mA, pri 0dBm vyst. vykonu se zvedne na 120mA a nakonec zapnutim DSP na konecnych 180mA. To dava zarizeni provozni dobu pres 10 hodin z baterie!! Nejmensi pouzita technologie TSSOP. Nechal jsem v tom pul roku zivota po nocich. Take jsem poridil BH1415F takze jsou u mne k dispozici v kusovych mnozstvich i pro vetsi odbery. V soucasne dobe je vyrobano 10ks ve variante do plastove krabicky od klasicke MGF kazety(fotky doplnim), v pripade vetsiho zajmu necham vyrobit dalsi - krome BHcek ktere jsem si jiz zasponzoroval musim jeste zaponzorovat dalsi varku LCD. Mam jich jen velmi omezene mnozstvi, nechaval jsem je delat na zakazku v Tajvanu. K dispozici i jako stavebnice. Velmi jednoduche nastaveni, funguje na prvni zapojeni. Veskere rizeni obstaravaji dva jednocipaky, vse kromne urovne modulace se nastavuje v menu na textovem LCD pomoci 4 kurzoru.

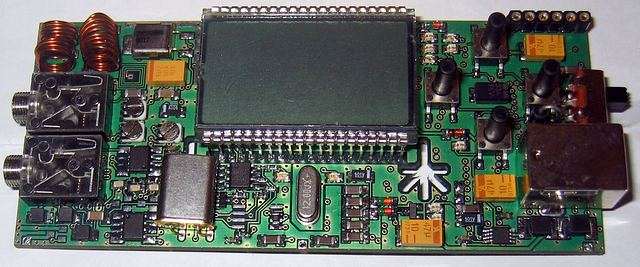

Top

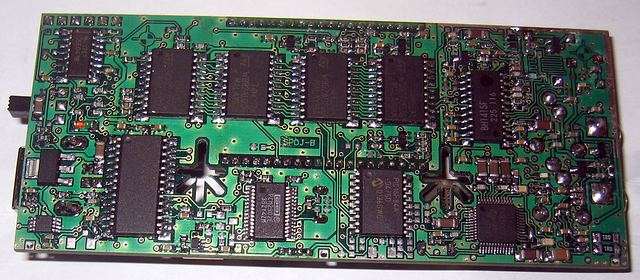

Bottom

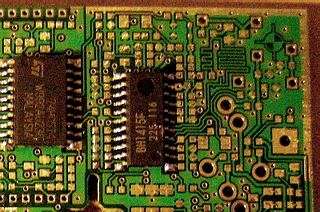

Detail BH1415F
Detail LCD
Detail RF

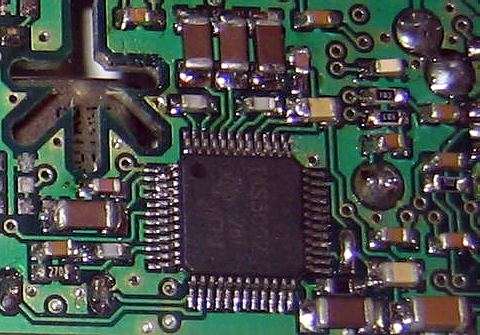

Detail DSP

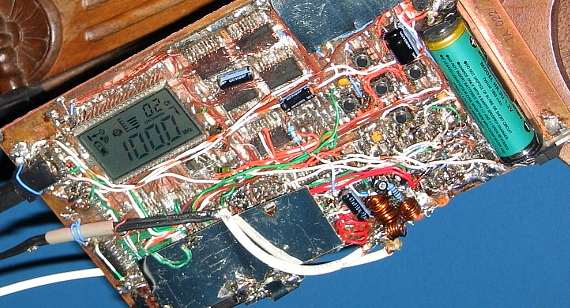

Verze "0" - jeste s napajenim 1.2V

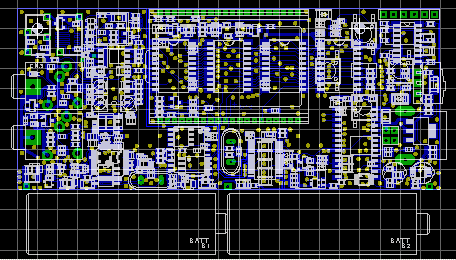

PCB

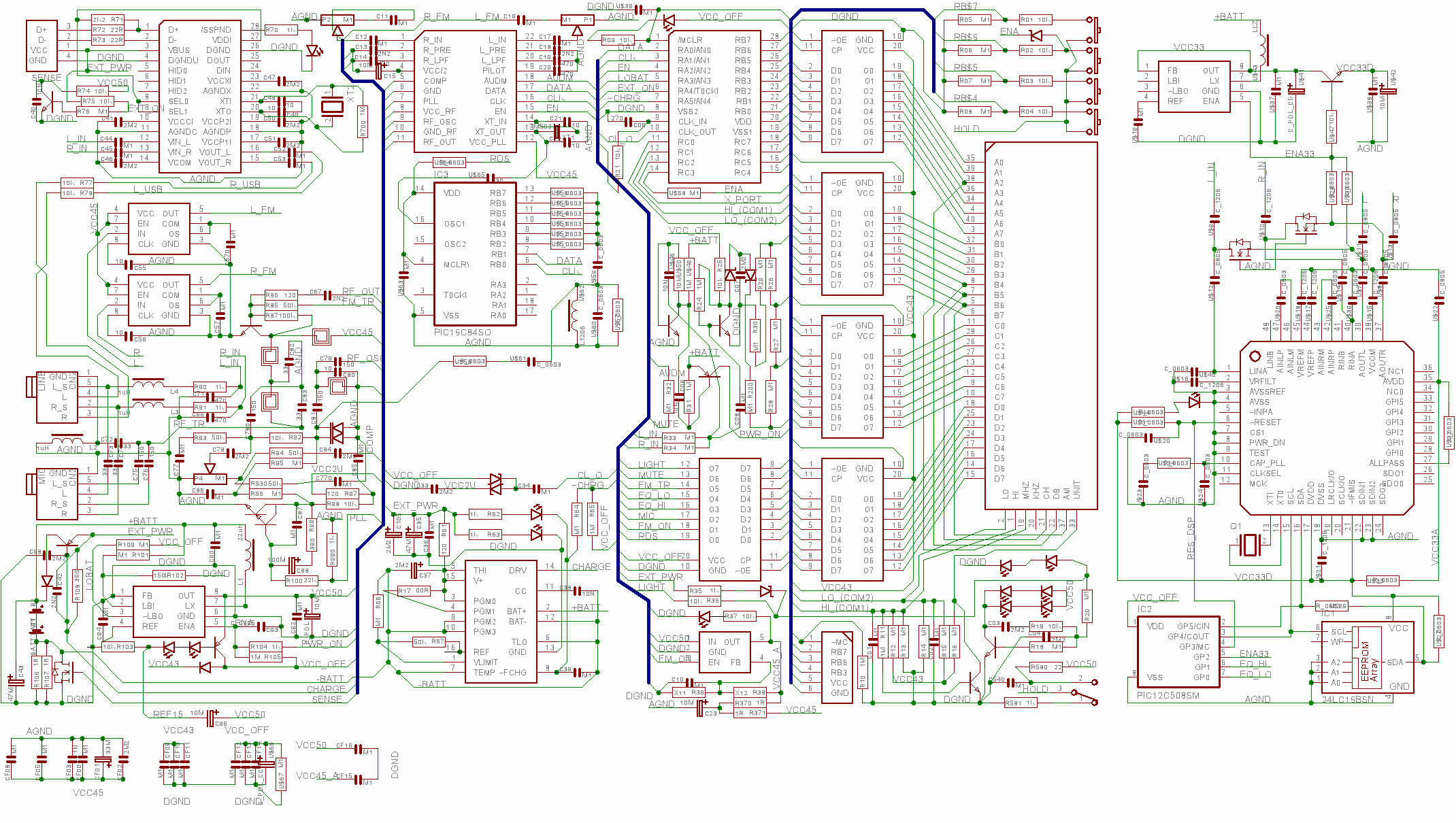

Schema
